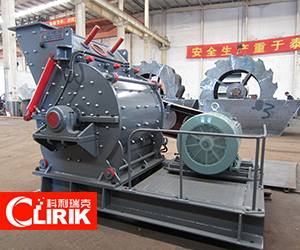

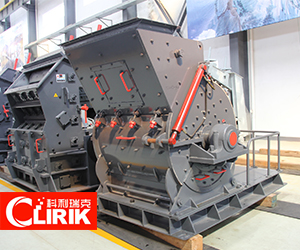

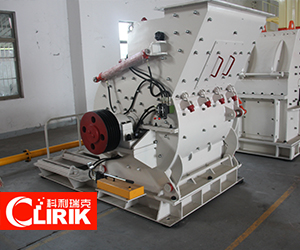

欧版粗粉磨


欧版粗粉磨粉机主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门,在高速公路建设、水利工程、建筑碎石、机制砂加工等域广泛应用,非常适合破碎各种软、中硬矿石进行粗碎、中碎、细碎作业。可生产出各种粒度的产品,使用更广泛、效果更佳。

免费热线:4008-168-355 / 销售电话:021-20236177

产品介绍

    欧版粗粉磨粉机主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门,在高速公路建设、水利工程、建筑碎石、机制砂加工等域广泛应用,非常适合破碎各种软、中硬矿石进行粗碎、中碎、细碎作业。欧版粗粉磨粉机是在直通磨结合客户生产的需要,在传统磨粉机的基础上,设计出的欧版粗粉磨粉机解决了用户对成品细度3毫米以下混合料的一种需求。欧版粗粉磨粉机是磨粉设备专家集多年来在磨粉行业的研究经验,收集国内外客户的建议和要求,替代了雷蒙磨、粉碎机、球磨机等传统磨粉设备只能加工细粉式颗粒料的一种新型高科技系列产品,来满足细沙加工客户要求,它广泛适用于石英砂、硅砂、铸造砂、磨具磨料砂等细砂行业的一种高效率的理想设备配套组成闭路生产线,可生产出各种粒度的产品,使用更广泛、效果更佳。

欧版粗粉磨粉机的组成结构:

1、机架部分:由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分:主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分、  破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。

3、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

4、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

欧版粗粉磨粉机主要由机壳、转子、承击铁和篦条等部件组成。机壳分上下两部分,由钢板切割后焊接而成,其余各部分用螺栓连接成一体。机壳内部镶有高锰钢衬板,磨损后方便更换;其主轴上安装有数组规则分布的锤子,与转盘及穿锤轴组成转子。主机通过电机、三角皮带带动主轴,从而使转子旋转,锤头受到旋转时所产生的离心力向四周伸开,大块物料从进料口进入破碎腔之后,便被高速运动的锤子击碎。破碎合格的物料则由下部有缝隙的蓖条排出,不合格的则留在破碎腔内,被锤子和承击铁块反复作用,直至能够合格排出。为避免堵塞,被粉碎物料的含水量一般不超过5% 。

欧版粗粉磨粉机的性能特点:

1、生产能力高、破碎比大。

2、电耗低、产品粒度均匀。

3、机械结构简单、紧凑轻便。

4、投资费用少、管理方便等优点。

技术参数:

型号Model 转子直径(mm) 转子长度(mm) 转子速度(r/min) 大进料粒度(mm) 出料粒度(mm) 处理能力(t/h) 电机功率(KW) 外型尺寸(mm)
CM4008 750 800 800-1000 <70 0-3 35-50 75 2130×1665×1610
CM4012 900 1200 800-1000 <90 0-3 75-90 90 2840×2100×2020
CM4015 1150 1500 550-800 <100 0-3 110-132 132 3720×2650×2540
